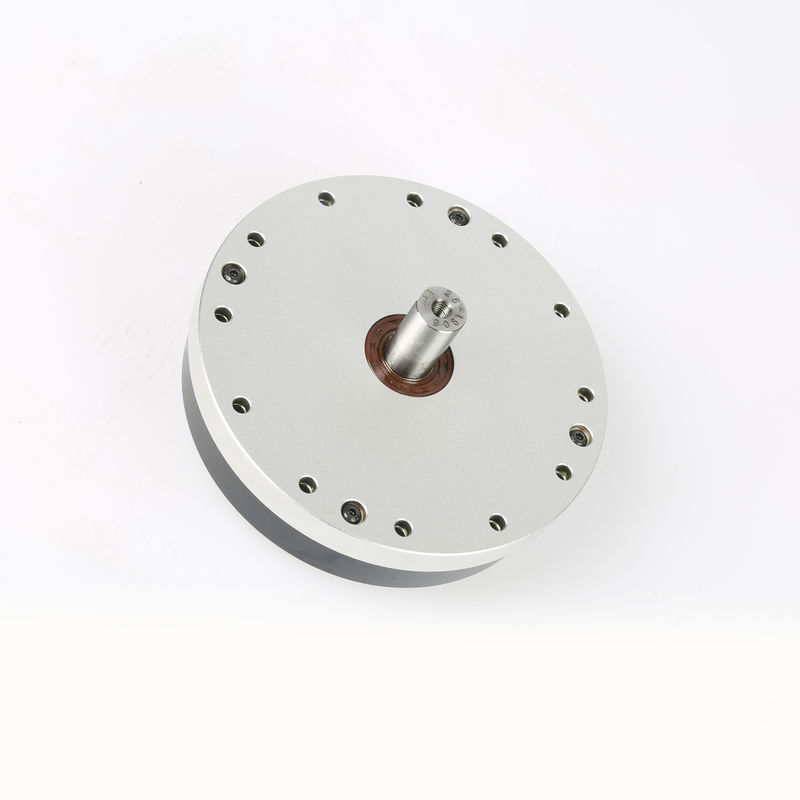

riduttore armonico dell'azionamento di 1:120 di rapporto di riduzione 160Nm per la taglierina Waterjet
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Wanshsin |
| Certificazione: | ISO9001, CE, CCC |
| Numero di modello: | WSHG-25-100 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Pacchetto del cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 10.000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Coppia di torsione dell'uscita: | 3.5Nm-160Nm | Velocità introdotta stimata: | 3000-3500rpm |
|---|---|---|---|
| Serie di dimensione: | 14/17/20/25/32 | Albero di uscita: | Uscita di asse solida/uscita di albero cavo |
| Materiale: | Acciaio inossidabile | Disposizione del sistema d'ingranaggi: | 10000-15000hours |
| Personalizzazione: | Accettabile | Colore: | Argento |
| Evidenziare: | Riduttore armonico dell'azionamento di 1:120 di rapporto,riduttore armonico dell'azionamento 160Nm,riduttore armonico dell'ingranaggio 160Nm |
||
Descrizione di prodotto
1:120 armonico di rapporto di riduzione di Reducer Output Torque 3.5-160Nm del driver per la taglierina Waterjet
PRODOTTO FEATURESS
Composizione del riduttore armonico dell'ingranaggio
Il riduttore armonico dell'ingranaggio ha tre componenti di base: un generatore dell'onda, un flexspline e una scanalatura circolare.
Generatore di Wave: si compone di un cuscinetto a sfera e di una camma ellittica. Il generatore dell'onda è attaccato solitamente all'estremità dell'input, l'anello interno del cuscinetto è riparato intorno alla camma che causa l'anello esterno del cuscinetto deforma ad una forma ellittica
Flexspline: è una componente con pareti sottili elastica con le dentature su superficie esterna. Misura solitamente per produrre l'estremità.
Scanalatura circolare: è un anello d'acciaio rigido con i denti interni. Ha solitamente due nuovi denti che il flexspline e montato generalmente su un alloggio
1. Buon coaxiality
2. realizzi convenientemente la trasmissione differenziale
3. struttura semplice, di piccola dimensione e leggero
4. vasta gamma di rapporto della trasmissione
5. Ci sono molte paia dei denti che ingranano allo stesso tempo
6. alta accuratezza della trasmissione
7. movimento regolare, nessun impatto, a basso rumore
| Modello | Rapporto | Coppia di torsione stimata quando introduca 2000r/min | Coppia di torsione permessa massima per iniziare e fermarsi |
Il massimo ha permesso la coppia di torsione del carico medio |
Il massimo ha permesso la coppia di torsione istantanea | Il massimo ha conceduto la velocità introdotta | Minuto secondo |
Durata della vita (ore) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: Che cosa dovrei fornire quando scelgo il cambio/riduttore di velocità?
: Il migliore modo è di fornire al disegno del motore il parametro. Il nostro ingegnere controllerà e raccomanderà il modello del cambio più adatto per il vostro riferimento. O potete anche fornire sotto la specificazione pure:
1) tipo, modello e coppia di torsione.
2) velocità dell'uscita o di rapporto
3) condizione di lavoro e metodo del collegamento
4) la qualità ed installato lavora il nome a macchina
5) velocità dell'input e di modalità di input
6) modello di marca del motore o dimensione dell'asse del motore e della flangia
Q: Siete un produttore del motore?
: Sì, siamo produttore del motore. noi sviluppare e produrre sia i motori che i riduttori tutti dell'ingranaggio dalla nostra propria fabbrica.
Q: Quanto ci vuole per finire il mio ordine?
: Normalmente il vostro ordine potrebbe essere la consegna in 7-15 giorni, alcune vendite che calde i prodotti potrebbero velocemente essere consegnati in 1 settimana. Dipende dalla quantità.
Q: Posso ottenere un campione in primo luogo?
: Sicuri, siamo onorati per offrirvi per provare per la prova prima di ordinare convenzionale.
