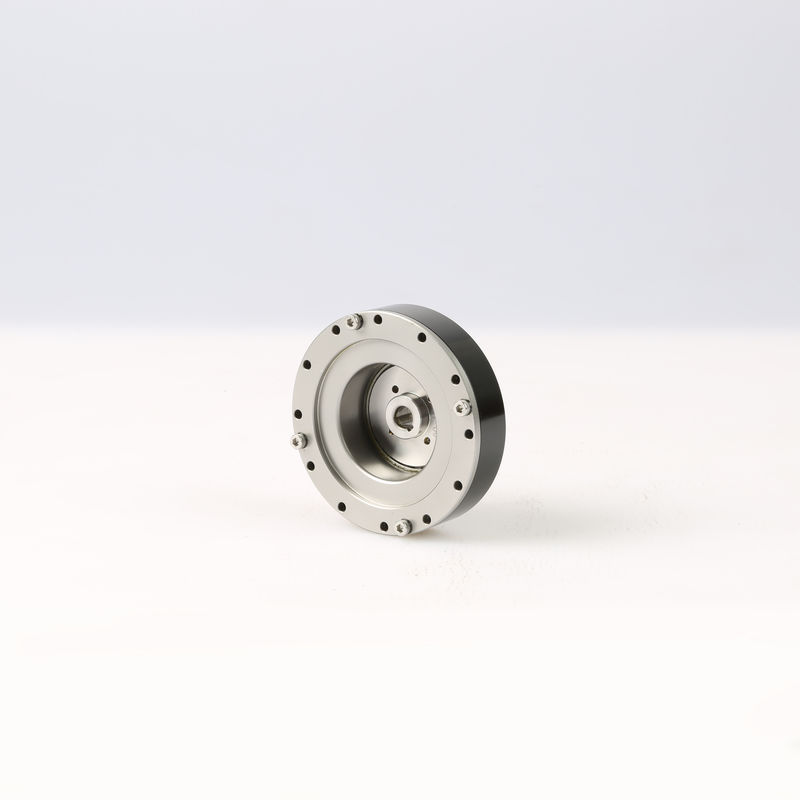

alta accuratezza della trasmissione dell'ingranaggio 3.5Nm di sforzo del riduttore armonico di Wave
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Wanshsin |
| Certificazione: | ISO9001, CE, CCC |
| Numero di modello: | WSHG-25-100 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Pacchetto del cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 10.000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Serie di dimensione: | 14,17,20,25,32 | Rapporto di riduzione: | 50,80,100,120 |
|---|---|---|---|
| Coppia di torsione dell'uscita: | 3.5Nm-160Nm | Velocità introdotta stimata: | 3000-3500rpm |
| Velocità massima dell'input: | 8000rpm | Velocità dell'uscita: | 30-200rpm |
| Durata della vita: | 10000-15000hours | Colore: | Acciaio inossidabile |
| Evidenziare: | Riduttore armonico di Wave di sforzo dell'ingranaggio,3.5Nm sforzano il riduttore di Wave,riduttore armonico dell'ingranaggio 3.5Nm |
||
Descrizione di prodotto
Il 1:50,80,100,120 armonico di Reducer Reduction Ratio del driver ha prodotto la velocità 30-200rpm per la taglierina Waterjet
PRODOTTO FEATURESS
1. Alta accuratezza della trasmissione.
2. movimento regolare, nessun impatto, a basso rumore.
3. la rimozione laterale del dente può essere regolato.
4. struttura semplice, di piccola dimensione e leggero.
5. vasta gamma di rapporto della trasmissione.
6. Ci sono molte paia dei denti che ingranano allo stesso tempo.
7. alta efficienza della trasmissione.
8. buon coaxiality.
9. realizzi convenientemente la trasmissione differenziale.
Principio di riduttore armonico dell'ingranaggio
Come riduttore, il riduttore armonico dell'ingranaggio è spesso in uno stato così: gli azionamenti del generatore dell'onda, la scanalatura circolare è riparato, l'estremità dell'uscita di flexspline s
Quando il generatore dell'onda è messo dentro del flexspline, il flexspline è forzato in una forma ellittica che induce i denti di flexspline a impegnarsi con il profilo del dente della scanalatura circolare lungo l'asse principale dell'ellisse, con i denti completamente disinnestati attraverso l'asse minore dell'ellisse
La rotazione del generatore dell'onda fa il flexspline deformare continuamente, i denti cambiano lo stato di funzionamento nel corso dell'impegno e del disimpegno, così la trasmissione di moto fra il generatore dell'onda e il flexspline è realizzata.
| Modello | Rapporto | Coppia di torsione stimata quando introduca 2000r/min | Coppia di torsione permessa massima per iniziare e fermarsi |
Il massimo ha permesso la coppia di torsione del carico medio |
Il massimo ha permesso la coppia di torsione istantanea | Il massimo ha conceduto la velocità introdotta | Minuto secondo |
Durata della vita (ore) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: Che cosa dovrei fornire quando scelgo il cambio/riduttore di velocità?
: Il migliore modo è di fornire al disegno del motore il parametro. Il nostro ingegnere controllerà e raccomanderà il modello del cambio più adatto per il vostro riferimento. O potete anche fornire sotto la specificazione pure:
1) tipo, modello e coppia di torsione.
2) velocità dell'uscita o di rapporto
3) condizione di lavoro e metodo del collegamento
4) la qualità ed installato lavora il nome a macchina
5) velocità dell'input e di modalità di input
6) modello di marca del motore o dimensione dell'asse del motore e della flangia
Q: Siete un produttore del motore?
: Sì, siamo produttore del motore. noi sviluppare e produrre sia i motori che i riduttori tutti dell'ingranaggio dalla nostra propria fabbrica.
Q: Quanto ci vuole per finire il mio ordine?
: Normalmente il vostro ordine potrebbe essere la consegna in 7-15 giorni, alcune vendite che calde i prodotti potrebbero velocemente essere consegnati in 1 settimana. Dipende dalla quantità.
Q: Posso ottenere un campione in primo luogo?
: Sicuri, siamo onorati per offrirvi per provare per la prova prima di ordinare convenzionale.
