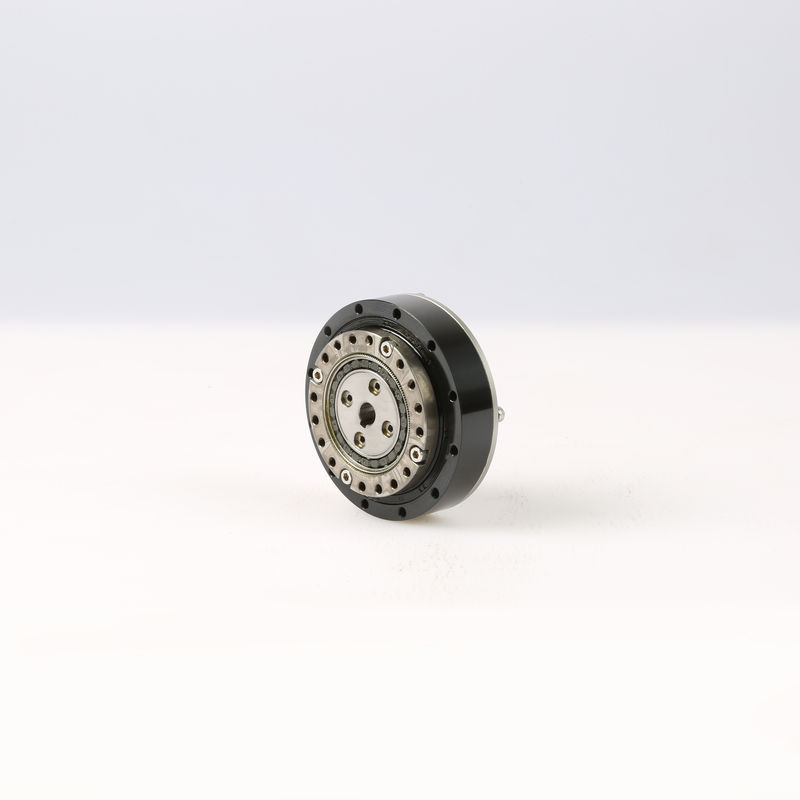

Riduttore armonico dell'ingranaggio di Wanshsin 25rpm con l'ampia gamma di rapporto della trasmissione
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Wanshsin |
| Certificazione: | ISO9001, CE, CCC |
| Numero di modello: | WSHG-25-100 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Pacchetto del cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 10.000 pezzi al mese |
|
Informazioni dettagliate |
|||
| contraccolpo: | arco/sec del ≤ 20 | Rapporto di riduzione: | 50,80,100,120 |
|---|---|---|---|
| Coppia di torsione dell'uscita: | 3.5Nm-160Nm | Velocità dell'uscita: | 30-200rpm |
| Velocità introdotta stimata: | 3000-3500rpm | Velocità massima dell'input: | 8000rpm |
| Serie di dimensione: | 14,17,20,25,32 | Disposizione del sistema d'ingranaggi: | Armonico |
| Materiale: | Acciaio inossidabile | Personalizzazione: | Accettabile |
| Evidenziare: | Riduttore armonico dell'ingranaggio di Wanshsin,riduttore armonico dell'ingranaggio 25rpm,Riduttore armonico di Wanshsin |
||
Descrizione di prodotto
1:50 armonico di Reduction Ratio del driver, 1:80, serie 14/17/20/25/32 di dimensione per la stampatrice
PRODOTTO FEATURESS
Composizione del riduttore armonico dell'ingranaggio
Il riduttore armonico dell'ingranaggio ha tre componenti di base: un generatore dell'onda, un flexspline e una scanalatura circolare.
Generatore di Wave: si compone di un cuscinetto a sfera e di una camma ellittica. Il generatore dell'onda è attaccato solitamente all'estremità dell'input, l'anello interno del cuscinetto è riparato intorno alla camma che causa l'anello esterno del cuscinetto deforma ad una forma ellittica
Flexspline: è una componente con pareti sottili elastica con le dentature su superficie esterna. Misura solitamente per produrre l'estremità.
Scanalatura circolare: è un anello d'acciaio rigido con i denti interni. Ha solitamente due nuovi denti che il flexspline e montato generalmente su un alloggio
Il riduttore armonico di Wanshsin ha un'ampia gamma di rapporto della trasmissione, tantissimi denti ingrananti, una grande capacità di carico, l'alta accuratezza del movimento, il movimento regolare, la piccola dimensione, il peso leggero, nessun impatto, la rimozione laterale del dente a basso rumore e regolabile, struttura semplice e l'alta efficienza della trasmissione, buon coaxiality, può raggiungere il movimento ad alta velocità ed altre caratteristiche.
| Modello | Rapporto | Coppia di torsione stimata quando introduca 2000r/min | Coppia di torsione permessa massima per iniziare e fermarsi |
Il massimo ha permesso la coppia di torsione del carico medio |
Il massimo ha permesso la coppia di torsione istantanea | Il massimo ha conceduto la velocità introdotta | Minuto secondo |
Durata della vita (ore) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: Che cosa dovrei fornire quando scelgo il cambio/riduttore di velocità?
: Il migliore modo è di fornire al disegno del motore il parametro. Il nostro ingegnere controllerà e raccomanderà il modello del cambio più adatto per il vostro riferimento. O potete anche fornire sotto la specificazione pure:
1) tipo, modello e coppia di torsione.
2) velocità dell'uscita o di rapporto
3) condizione di lavoro e metodo del collegamento
4) la qualità ed installato lavora il nome a macchina
5) velocità dell'input e di modalità di input
6) modello di marca del motore o dimensione dell'asse del motore e della flangia
Q: Siete un produttore del motore?
: Sì, siamo produttore del motore. noi sviluppare e produrre sia i motori che i riduttori tutti dell'ingranaggio dalla nostra propria fabbrica.
Q: Quanto ci vuole per finire il mio ordine?
: Normalmente il vostro ordine potrebbe essere la consegna in 7-15 giorni, alcune vendite che calde i prodotti potrebbero velocemente essere consegnati in 1 settimana. Dipende dalla quantità.
Q: Posso ottenere un campione in primo luogo?
: Sicuri, siamo onorati per offrirvi per provare per la prova prima di ordinare convenzionale.
