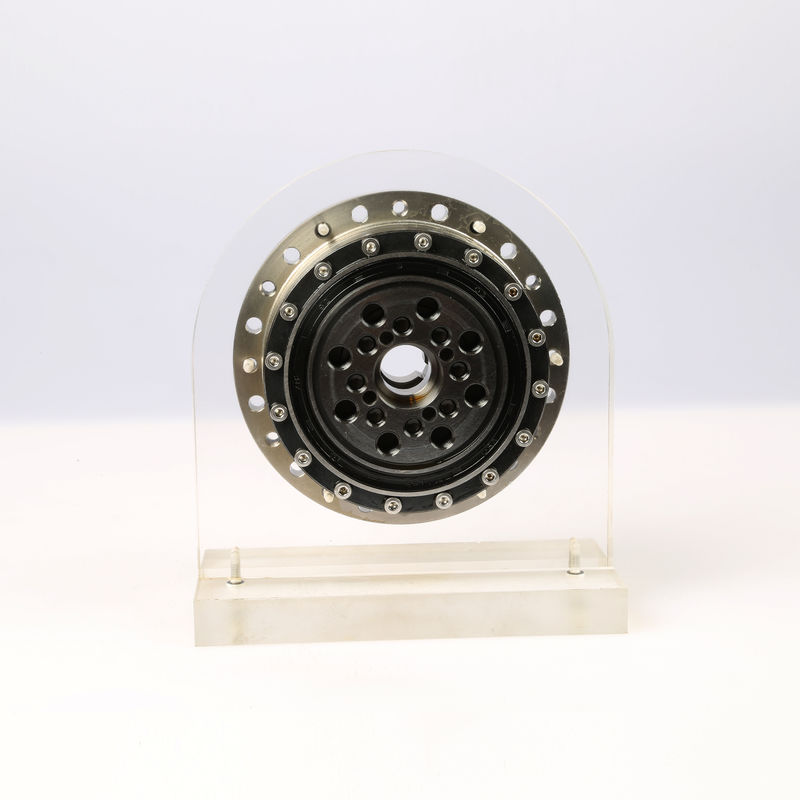

L'uscita serra il riduttore armonico del motore dell'ingranaggio di durata della vita 15000h del riduttore dell'azionamento 100Nm
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Wanshsin |
| Certificazione: | ISO9001, CE, CCC |
| Numero di modello: | WSHG-25-100 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Pacchetto del cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 10.000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Serie di dimensione: | 14,17,20,25,32 | Rapporto di riduzione: | 50,80,100,120 |
|---|---|---|---|
| Coppia di torsione dell'uscita: | 3.5Nm-160Nm, 100Nm | Velocità dell'uscita: | 30-200rpm |
| Velocità introdotta stimata: | 3000-3500rpm | Velocità massima dell'input: | 8000rpm |
| Durata della vita: | 10000-15000hours | Colore: | Argento |
| Evidenziare: | Riduttore armonico dell'azionamento di durata della vita 15000h,riduttore armonico dell'azionamento 100Nm,riduttore del motore dell'ingranaggio 100Nm |
||
Descrizione di prodotto
Il driver armonico Reducer Size 14/17/20/25/32 ha prodotto la coppia di torsione 3.5-160Nm per la stampatrice
PRODOTTO FEATURESS
Il riduttore armonico dell'ingranaggio ha tre componenti di base: un generatore dell'onda, un flexspline e una scanalatura circolare.
Generatore di Wave: si compone di un cuscinetto a sfera e di una camma ellittica. Il generatore dell'onda è attaccato solitamente all'estremità dell'input, l'anello interno del cuscinetto è riparato intorno alla camma che causa l'anello esterno del cuscinetto deforma ad una forma ellittica
Flexspline: è una componente con pareti sottili elastica con le dentature su superficie esterna. Misura solitamente per produrre l'estremità.
Scanalatura circolare: è un anello d'acciaio rigido con i denti interni. Ha solitamente due nuovi denti che il flexspline e montato generalmente su un alloggio
Vantaggi:
1. La rimozione laterale del dente può essere regolato
2. alta efficienza della trasmissione
3. buon coaxiality
4. realizzi convenientemente la trasmissione differenziale
5. struttura semplice, di piccola dimensione e leggero
6. vasta gamma di rapporto della trasmissione
7. Ci sono molte paia dei denti che ingranano allo stesso tempo
8. alta accuratezza della trasmissione
9. movimento regolare, nessun impatto, a basso rumore
| Modello | Rapporto | Coppia di torsione stimata quando introduca 2000r/min | Coppia di torsione permessa massima per iniziare e fermarsi |
Il massimo ha permesso la coppia di torsione del carico medio |
Il massimo ha permesso la coppia di torsione istantanea | Il massimo ha conceduto la velocità introdotta | Minuto secondo |
Durata della vita (ore) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: Che cosa dovrei fornire quando scelgo il cambio/riduttore di velocità?
: Il migliore modo è di fornire al disegno del motore il parametro. Il nostro ingegnere controllerà e raccomanderà il modello del cambio più adatto per il vostro riferimento. O potete anche fornire sotto la specificazione pure:
1) tipo, modello e coppia di torsione.
2) velocità dell'uscita o di rapporto
3) condizione di lavoro e metodo del collegamento
4) la qualità ed installato lavora il nome a macchina
5) velocità dell'input e di modalità di input
6) modello di marca del motore o dimensione dell'asse del motore e della flangia
Q: Siete un produttore del motore?
: Sì, siamo produttore del motore. noi sviluppare e produrre sia i motori che i riduttori tutti dell'ingranaggio dalla nostra propria fabbrica.
Q: Quanto ci vuole per finire il mio ordine?
: Normalmente il vostro ordine potrebbe essere la consegna in 7-15 giorni, alcune vendite che calde i prodotti potrebbero velocemente essere consegnati in 1 settimana. Dipende dalla quantità.
Q: Posso ottenere un campione in primo luogo?
: Sicuri, siamo onorati per offrirvi per provare per la prova prima di ordinare convenzionale.
