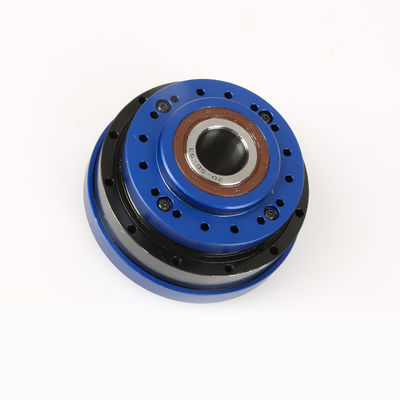

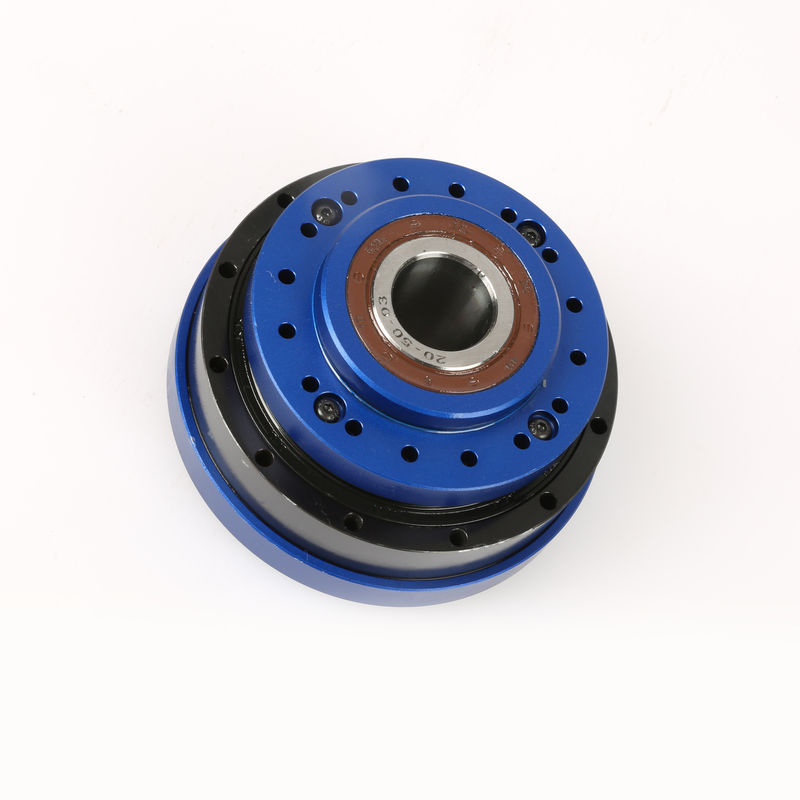

Il ccc ha prodotto l'uscita di asse solida armonica dei sistemi di azionamento della velocità 30rpm
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Wanshsin |
| Certificazione: | ISO9001, CE, CCC |
| Numero di modello: | WSHG-25-100 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Pacchetto del cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 10.000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Serie di dimensione: | 14/17/20/25/32 | Coppia di torsione dell'uscita: | 3.5Nm-160Nm |
|---|---|---|---|
| Albero di uscita: | Uscita di asse solida/uscita di albero cavo | Velocità introdotta stimata: | 3000-3500rpm |
| Disposizione del sistema d'ingranaggi: | Armonico | Durata della vita: | 10000-15000hours |
| Personalizzazione: | Accettabile | Materiale: | Acciaio inossidabile |
| Evidenziare: | sistemi di azionamento armonici 30rpm,Sistemi di azionamento armonici del ccc,Riduttore armonico dell'azionamento del ccc |
||
Descrizione di prodotto
Il 1:80 armonico di rapporto di riduzione del riduttore, ha prodotto il blu di colore della velocità 30-200rpm per la taglierina Waterjet
PRODOTTO FEATURESS
accuratezza della trasmissione 1.High
2. movimento regolare, nessun impatto, a basso rumore
3. la rimozione laterale del dente può essere regolato
4. alta efficienza della trasmissione
5. buon coaxiality
6. realizzi convenientemente la trasmissione differenziale
Principio di riduttore armonico dell'ingranaggio
Come riduttore, il riduttore armonico dell'ingranaggio è spesso in uno stato così: gli azionamenti del generatore dell'onda, la scanalatura circolare è riparato, l'estremità dell'uscita di flexspline s
Quando il generatore dell'onda è messo dentro del flexspline, il flexspline è forzato in una forma ellittica che induce i denti di flexspline a impegnarsi con il profilo del dente della scanalatura circolare lungo l'asse principale dell'ellisse, con i denti completamente disinnestati attraverso l'asse minore dell'ellisse
La rotazione del generatore dell'onda fa il flexspline deformare continuamente, i denti cambiano lo stato di funzionamento nel corso dell'impegno e del disimpegno, così la trasmissione di moto fra il generatore dell'onda e il flexspline è realizzata.
| Modello | Rapporto | Coppia di torsione stimata quando introduca 2000r/min | Coppia di torsione permessa massima per iniziare e fermarsi |
Il massimo ha permesso la coppia di torsione del carico medio |
Il massimo ha permesso la coppia di torsione istantanea | Il massimo ha conceduto la velocità introdotta | Minuto secondo |
Durata della vita (ore) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: Che cosa dovrei fornire quando scelgo il cambio/riduttore di velocità?
: Il migliore modo è di fornire al disegno del motore il parametro. Il nostro ingegnere controllerà e raccomanderà il modello del cambio più adatto per il vostro riferimento. O potete anche fornire sotto la specificazione pure:
1) tipo, modello e coppia di torsione.
2) velocità dell'uscita o di rapporto
3) condizione di lavoro e metodo del collegamento
4) la qualità ed installato lavora il nome a macchina
5) velocità dell'input e di modalità di input
6) modello di marca del motore o dimensione dell'asse del motore e della flangia
Q: Siete un produttore del motore?
: Sì, siamo produttore del motore. noi sviluppare e produrre sia i motori che i riduttori tutti dell'ingranaggio dalla nostra propria fabbrica.
Q: Quanto ci vuole per finire il mio ordine?
: Normalmente il vostro ordine potrebbe essere la consegna in 7-15 giorni, alcune vendite che calde i prodotti potrebbero velocemente essere consegnati in 1 settimana. Dipende dalla quantità.
Q: Posso ottenere un campione in primo luogo?
: Sicuri, siamo onorati per offrirvi per provare per la prova prima di ordinare convenzionale.
