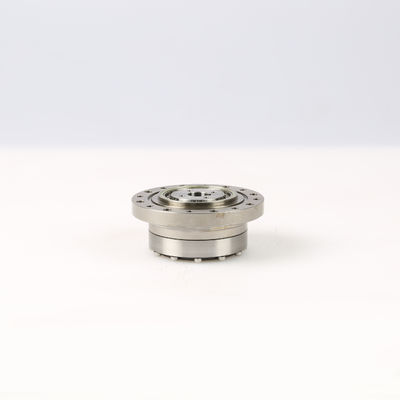

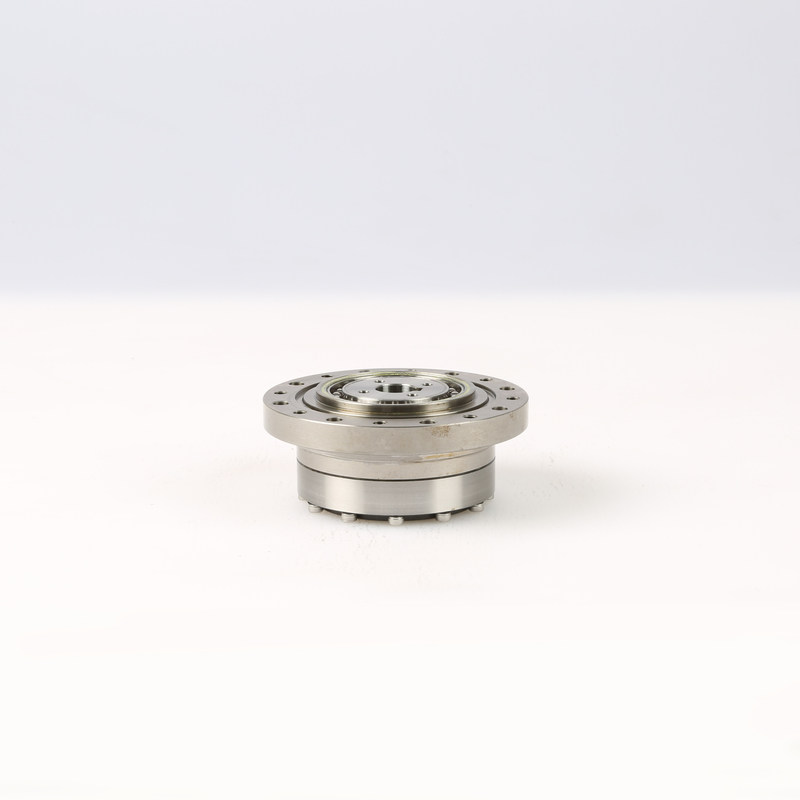

Arco del contraccolpo 20/acciaio inossidabile del riduttore armonico azionamento di sec 30rpm
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Wanshsin |
| Certificazione: | ISO9001, CE, CCC |
| Numero di modello: | WSHG-25-100 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Pacchetto del cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 10.000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Serie di dimensione: | 14/17/20/25/32 | Coppia di torsione dell'uscita: | 3.5Nm-160Nm |
|---|---|---|---|
| Velocità introdotta stimata: | 3000-3500rpm | Disposizione del sistema d'ingranaggi: | Armonico |
| Albero di uscita: | Uscita di asse solida/uscita di albero cavo | Durata della vita: | 10000-15000hours |
| Personalizzazione: | Accettabile | Materiale: | Acciaio inossidabile |
| Evidenziare: | Riduttore armonico dell'azionamento,riduttore armonico dell'azionamento 30rpm,riduttore armonico dell'ingranaggio 30rpm |
||
Descrizione di prodotto
L'arco armonico/sec del ≤ 20 del contraccolpo del riduttore ha prodotto la velocità 30-200rpm per le macchine di CNC
PRODOTTO FEATURESS
1. La rimozione laterale del dente può essere regolato.
Nell'ingranare della trasmissione armonica dell'ingranaggio, la lacuna fra il flexspline e l'ingranaggio rigido pricipalmente dipende dalla forma del generatore dell'onda e dal profilo del dente dei due ingranaggi. Di conseguenza, il contraccolpo può essere regolato per rendere il contraccolpo della trasmissione piccolo, anche in alcuni casi. Può raggiungere lo spazio laterale zero
2. Alta efficienza della trasmissione.
Rispetto ad altre trasmissioni dello stesso rapporto della velocità, la trasmissione armonica ha un'alta efficienza dovuto il piccolo numero delle parti mobili e dell'a bassa velocità della superficie ingranante del dente. Con la differenza nel rapporto della velocità (u=60-250), l'efficienza è circa 65 - circa 90% (più basso rendimento della trasmissione complessa armonica dell'onda), l'usura della superficie del dente è molto piccolo.
3. Buon coaxiality.
L'asse e l'albero lento ad alta velocità del riduttore armonico dell'ingranaggio sono situati sullo stesso asse.
4. Realizzi convenientemente la trasmissione differenziale.
A causa delle tre componenti di base della trasmissione armonica dell'ingranaggio, qualunque due possono essere attivi e la terza può essere guidata. Se il generatore dell'onda, la ruota rigida e la ruota flessibile sono guidati, un meccanismo di trasmissione differenziale può essere formato. Realizzi convenientemente le condizioni di lavoro veloci e lente. Ciò è grande utile pratico al meccanismo strumento-muoventesi di molte macchine utensili. Con progettazione adeguata, la prestazione strutturale della parte strumento-muoventesi della macchina utensile può notevolmente essere cambiata.
| Modello | Rapporto | Coppia di torsione stimata quando introduca 2000r/min | Coppia di torsione permessa massima per iniziare e fermarsi |
Il massimo ha permesso la coppia di torsione del carico medio |
Il massimo ha permesso la coppia di torsione istantanea | Il massimo ha conceduto la velocità introdotta | Minuto secondo |
Durata della vita (ore) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: Che cosa dovrei fornire quando scelgo il cambio/riduttore di velocità?
: Il migliore modo è di fornire al disegno del motore il parametro. Il nostro ingegnere controllerà e raccomanderà il modello del cambio più adatto per il vostro riferimento. O potete anche fornire sotto la specificazione pure:
1) tipo, modello e coppia di torsione.
2) velocità dell'uscita o di rapporto
3) condizione di lavoro e metodo del collegamento
4) la qualità ed installato lavora il nome a macchina
5) velocità dell'input e di modalità di input
6) modello di marca del motore o dimensione dell'asse del motore e della flangia
Q: Siete un produttore del motore?
: Sì, siamo produttore del motore. noi sviluppare e produrre sia i motori che i riduttori tutti dell'ingranaggio dalla nostra propria fabbrica.
Q: Quanto ci vuole per finire il mio ordine?
: Normalmente il vostro ordine potrebbe essere la consegna in 7-15 giorni, alcune vendite che calde i prodotti potrebbero velocemente essere consegnati in 1 settimana. Dipende dalla quantità.
Q: Posso ottenere un campione in primo luogo?
: Sicuri, siamo onorati per offrirvi per provare per la prova prima di ordinare convenzionale.
