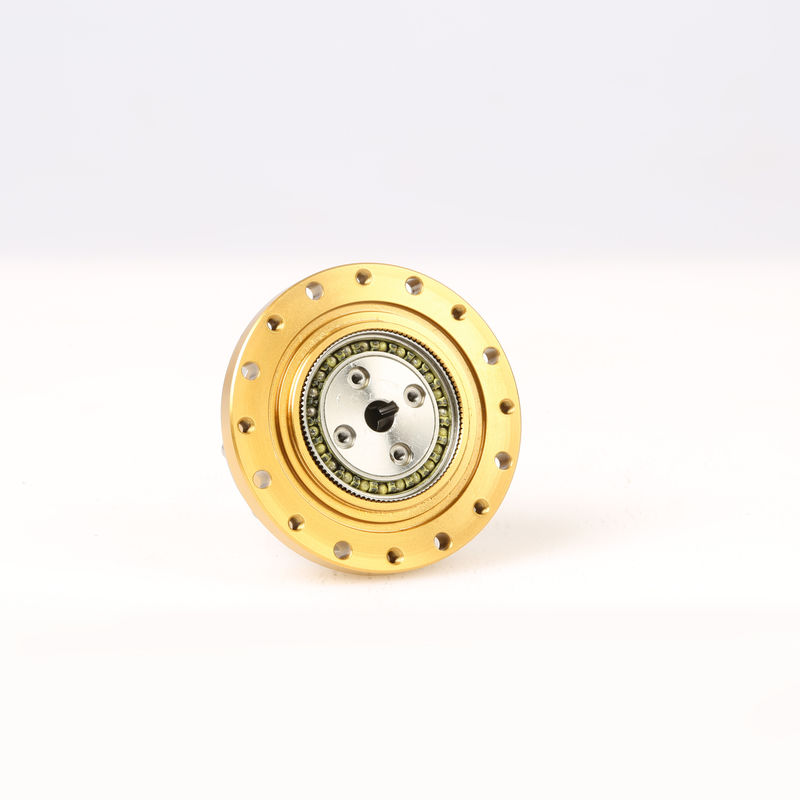

Riduttore armonico massimo di piccola dimensione dell'azionamento 8000rpm per l'esoscheletro
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Wanshsin |
| Certificazione: | ISO9001, CE, CCC |
| Numero di modello: | WSHG-25-100 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Pacchetto del cartone |
| Tempi di consegna: | 3-7 giorni lavorativi |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 10.000 pezzi al mese |
|
Informazioni dettagliate |
|||
| Serie di dimensione: | 14,17,20,25,32 | Albero di uscita: | Uscita di asse solida/uscita di albero cavo |
|---|---|---|---|
| Rapporto di riduzione: | 50,80,100,120 | Coppia di torsione dell'uscita: | 3.5Nm-160Nm |
| Velocità introdotta stimata: | 3000-3500rpm | Disposizione del sistema d'ingranaggi: | Armonico |
| Materiale: | Acciaio inossidabile | Personalizzazione: | Accettabile |
| Evidenziare: | Riduttore armonico dell'azionamento dell'esoscheletro,riduttore armonico dell'azionamento 8000rpm,azionamento armonico del micro 8000rpm |
||
Descrizione di prodotto
Velocità introdotta massima armonica 8000rpm di coppia di torsione 3.5-160Nm dell'uscita del riduttore per l'esoscheletro
PRODOTTO FEATURESS
Vantaggi:
1. Struttura semplice, di piccola dimensione e leggero
Nello stato del rapporto della trasmissione e degli stati portanti, l'azionamento armonico dell'ingranaggio può ridurre il volume ed il peso di riduttori generali dell'ingranaggio da circa 1/3 - 1/2.
2. Vasta gamma di rapporto della trasmissione
Il rapporto della trasmissione del riduttore armonico ad un solo stadio può raggiungere 50-160 (se il generatore planetario dell'onda è utilizzato, il rapporto della trasmissione può essere ampliato a 150-4000).
Il rapporto della trasmissione della trasmissione composta può essere più alto.
3. Ci sono molte paia dei denti che ingranano allo stesso tempo
Il numero dei denti ingranati simultaneamente dal riduttore armonico di doppio-Wave può raggiungere 30% o più. Nella trasmissione ordinaria dell'ingranaggio, il numero dei denti ingranati allo stesso tempo è soltanto 2-7% ed il numero dei denti ingranati allo stesso tempo per un ingranaggio a spirale cilindrico diritto è soltanto 1-2 paia. È precisamente a causa del vantaggio unico di tantissimi denti ingrananti nello stesso momento in cui la trasmissione armonica ha un'alta precisione e una grande capacità portante dei denti, quindi raggiungendo un grande rapporto della velocità e un piccolo volume.
Il riduttore armonico dell'azionamento è un genere di trasmissione dell'ingranaggio che conta sul generatore dell'onda fornito di cuscinetto flessibile per fare l'ingranaggio flessibile produrre la deformazione elastica e la maglia controllabili con l'ingranaggio rigido per trasmettere il moto ed il potere.
| Modello | Rapporto | Coppia di torsione stimata quando introduca 2000r/min | Coppia di torsione permessa massima per iniziare e fermarsi |
Il massimo ha permesso la coppia di torsione del carico medio |
Il massimo ha permesso la coppia di torsione istantanea | Il massimo ha conceduto la velocità introdotta | Minuto secondo |
Durata della vita (ore) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: Che cosa dovrei fornire quando scelgo il cambio/riduttore di velocità?
: Il migliore modo è di fornire al disegno del motore il parametro. Il nostro ingegnere controllerà e raccomanderà il modello del cambio più adatto per il vostro riferimento. O potete anche fornire sotto la specificazione pure:
1) tipo, modello e coppia di torsione.
2) velocità dell'uscita o di rapporto
3) condizione di lavoro e metodo del collegamento
4) la qualità ed installato lavora il nome a macchina
5) velocità dell'input e di modalità di input
6) modello di marca del motore o dimensione dell'asse del motore e della flangia
Q: Siete un produttore del motore?
: Sì, siamo produttore del motore. noi sviluppare e produrre sia i motori che i riduttori tutti dell'ingranaggio dalla nostra propria fabbrica.
Q: Quanto ci vuole per finire il mio ordine?
: Normalmente il vostro ordine potrebbe essere la consegna in 7-15 giorni, alcune vendite che calde i prodotti potrebbero velocemente essere consegnati in 1 settimana. Dipende dalla quantità.
Q: Posso ottenere un campione in primo luogo?
: Sicuri, siamo onorati per offrirvi per provare per la prova prima di ordinare convenzionale.
